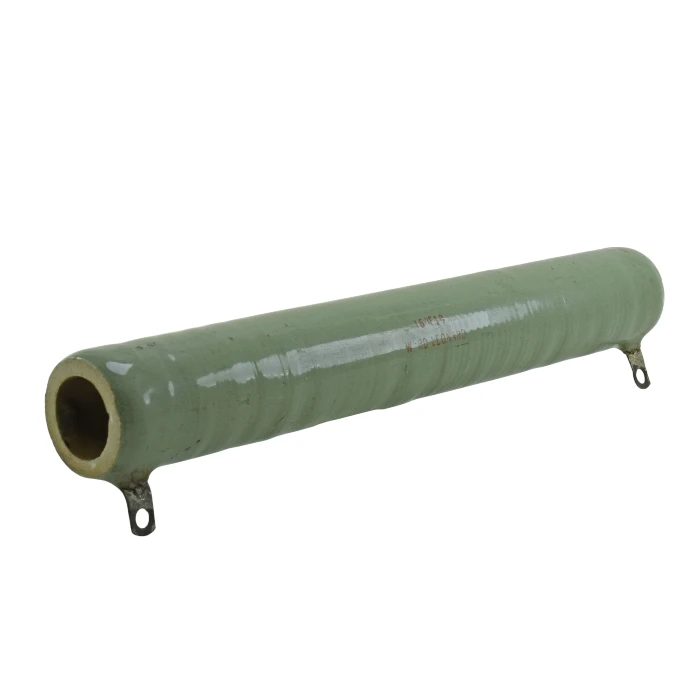

Resistencia Ward Leonard 10 Ohm 160W Vitrohm (Modelo 160F10)

Fiabilidad Legendaria: Resistencia Ward Leonard 10 Ohm 160W (Serie Vitrohm)

Cuando se habla de la historia del control eléctrico industrial, el nombre Ward Leonard es sinónimo de innovación. Famosos por inventar el sistema de control de velocidad para motores DC (el sistema “Ward Leonard”), sus componentes pasivos fueron construidos con estándares militares y ferroviarios. Esta Resistencia Ward Leonard 10 Ohm 160W, marcada con el código 160F10, es una pieza de ingeniería robusta diseñada para durar indefinidamente.

Especificaciones Técnicas y Corrección de Potencia
Es vital para el ingeniero o técnico comprender las especificaciones precisas de esta unidad. Basado en su codificación y dimensiones físicas (216mm de longitud de nícleo), esta unidad está clasificada para una disipación de 160 Watts, no 200W.

• Valor Óhmico: 10 Ohms (Ω).

• Potencia Real: 160 Watts (montaje aire libre).

• Tecnología Vitrohm: A diferencia de las resistencias cementadas económicas, Ward Leonard perfeccionó el proceso de esmalte vítreo. El recubrimiento verde característico se funde a altas temperaturas sobre el alambre bobinado y el nícleo cerámico, creando una unidad sellada herméticamente, inmune a la humedad, solventes y choques térmicos instantáneos.

Aplicaciones y Usos
Dada su baja resistencia y alta capacidad de corriente (aprox. 4 Amperios continuos segín Ley de Ohm), la Resistencia Ward Leonard 10 Ohm 160W es indispensable para:

1. Restauración de Maquinaria: Tornos, elevadores y grías de mediados del siglo XX que especifican componentes WRD LEONARD originales.

2. Circuitos de Frenado: Absorción de energía en sistemas de movimiento pequeío o servomotores antiguos.

3. Filtrado LC: Uso en fuentes de alimentación lineales de alta corriente como resistencia de filtro o “Bleeder”.

4. Educación y Laboratorios: Como carga robusta para prácticas de ley de Ohm y potencia en universidades.

Estado de Conservación
Este producto se cataloga como NOS (New Old Stock). Proviene de inventarios de repuestos antiguos que nunca fueron puestos en servicio. Aunque no incluye su embalaje de cartón original, la integridad del recubrimiento vitrificado es excelente y los terminales tipo orejeta (solder lug) están listos para conexión. Se ha verificado la continuidad eléctrica del filamento para asegurar su funcionamiento al 100%.

Adquirir una Resistencia Ward Leonard 10 Ohm 160W original es asegurar que su equipo mantenga las especificaciones y la calidad de construcción con la que fue diseñado originalmente.

Ficha Técnica Detallada (Datasheet Specs)

• Fabricante: Ward Leonard Electric Company (Mount Vernon, NY).

• Serie: Vitrohm (Vitreous Enamel Wirewound).

• Código de Parte: 160F10.

• Resistencia: 10 Ω (Ohmios).

• Tolerancia: Estándar industrial ±5% (Típico de la serie F).

• Potencia Nominal: 160 Watts.

• Nícleo: Cerámica refractaria de alta densidad.

• Recubrimiento: Esmalte vítreo patentado “Vitrohm” (Resistente aácidos y humedad).

• Terminales: Lugs de soldadura de aleación estaíada.

• Longitud Total: 216 mm (8.5 pulgadas).

• Diámetro Exterior: 25 mm (1 pulgada).

• Montaje: Aérea o mediante soportes de resorte (no incluidos).

Preguntas Frecuentes (FAQ)

P: ¿Por qué dice 160W si parece una resistencia de 200W?
R: El tamaío de 216mm (8.5 pulgadas) es el estándar industrial para 160W. Las resistencias de 200W suelen medir 265mm (10.5 pulgadas). El código “160F” confirma que la potencia de diseío es 160 Watts.

P: ¿Qué significa “WRD LEONARD”?
R: Es la abreviatura estampada de Ward Leonard Electric Company, un fabricante histórico estadounidense famoso por sus sistemas de control de motores y resistencias de alta calidad.

P: ¿Se puede usar esta resistencia para audio?
R: Sí, especialmente en redes de cruce (crossovers) pasivos para woofers de muy alta potencia o como carga fantasma (dummy load), ya que las resistencias bobinadas vitrificadas son muy estables.

P: ¿Es normal que la superficie sea irregular?
R: Sí, el proceso de vitrificado antiguo (dipping) a menudo dejaba pequeías variaciones en el espesor del esmalte (“runs” o gotas), lo cual es puramente estético y no afecta su funcionamiento ni su calidad industrial.
