Osciloscopio Hitachi V-212 20MHz Análogo de 2 Canales.

En la era de lo digital, los equipos analógicos de alta calidad se han convertido en herramientas invaluables. Este Osciloscopio Hitachi V-212 20MHz representa la ingeniería de precisión japonesa de las décadas pasadas. Es un instrumento de sobremesa robusto, diseñado para ofrecer trazos nítidos y respuestas instantáneas que muchos osciloscopios digitales de gama baja no pueden replicar debido a problemas de muestreo (aliasing).

Estado del Equipo y Pruebas

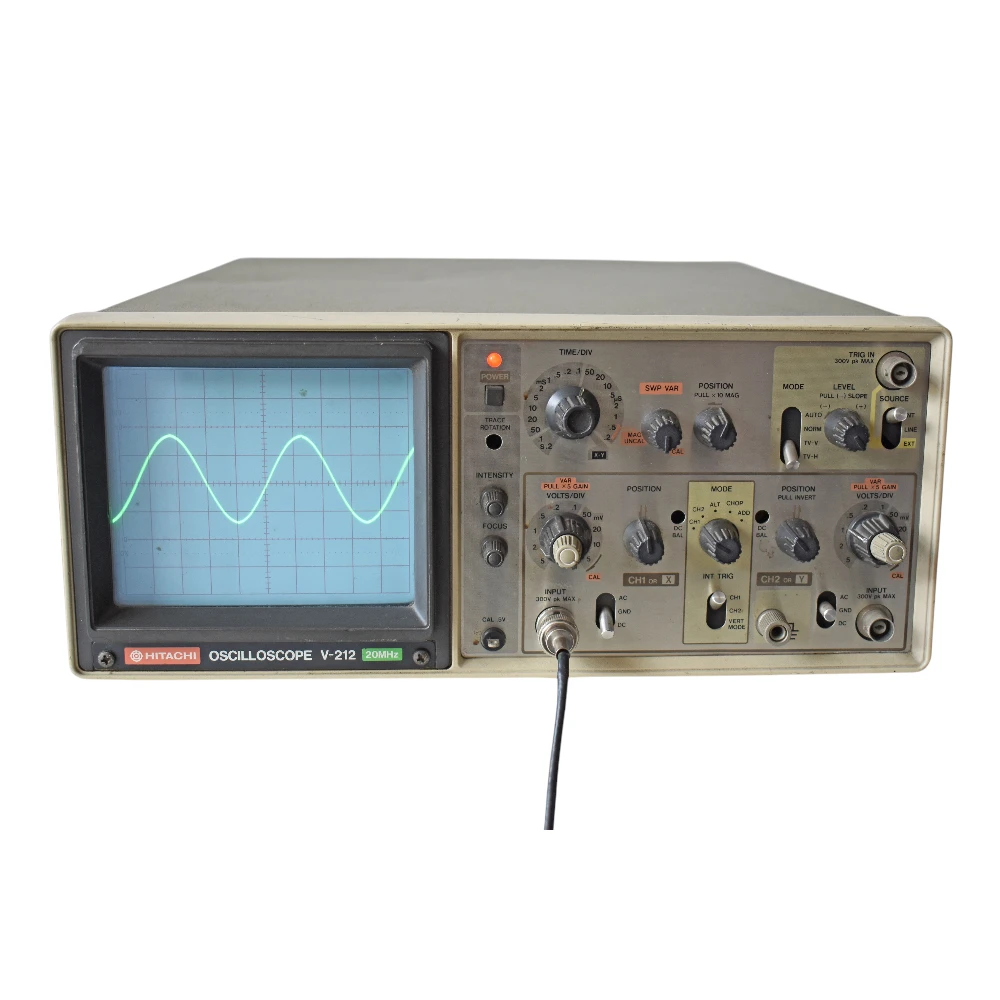

Este instrumento es de segunda mano, rescatado de un remate de equipos electrónicos. No incluye su embalaje original ni manuales. Sin embargo, para garantizar su viabilidad, ha sido sometido a pruebas de trazado utilizando un generador de funciones analógico. Como se evidencia en la galería de imágenes, el tubo de rayos catódicos (CRT) conserva una excelente luminosidad y enfoque, proyectando con total claridad ondas senoidales, triangulares y cuadradas.

Historia del Fabricante (Hitachi Denshi)
Hitachi Ltd., a través de su división Hitachi Denshi, dominó gran parte del mercado de instrumentos de prueba durante los años 80 y 90. Sus osciloscopios son legendarios en la comunidad de ingenieros por la excepcional calidad de sus fósforos en los tubos CRT y la robustez de sus atenuadores mecánicos. Un equipo Hitachi de esta época fue construido para operar 24/7 en líneas de ensamblaje y laboratorios universitarios.

Aplicaciones y Usos Recomendados

El Osciloscopio Hitachi V-212 20MHz no es un equipo obsoleto; es una herramienta especializada. Está dirigido principalmente a:

• Audiófilos y Técnicos de Audio: Ideal para rastrear ruido, distorsión armónica y calibrar amplificadores de bulbos (válvulas) o estado sólido. La visualización analógica permite ver el ruido real sin artefactos digitales.

• Restauración de Electrónica Vintage: Reparación de radios antiguas, sintetizadores analógicos y monitores CRT.

• Entornos Educativos: La mejor manera de enseñar a estudiantes los fundamentos del voltaje sobre el tiempo, el uso del trigger (disparo) y la interpretación de señales puras.

• Radioaficionados (Ham Radio): Ajuste y monitoreo de equipos de transmisión en bandas base.

Especificaciones Técnicas (Datasheet Rating)

• Ancho de Banda: DC a 20 MHz (-3 dB).

• Canales: 2 canales (Doble trazo – CH1, CH2).

• Modos de Visualización: CH1, CH2, ALT, CHOP, ADD (Suma de canales).

• Sensibilidad de Deflexión Vertical: 5 mV/div a 5 V/div (en pasos 1-2-5).

• Tiempo de Barrido (Sweep Time): 0.2 µs/div a 0.2 s/div.

• Tubo de Rayos Catódicos (CRT): Rectangular de 6 pulgadas con retícula interna iluminada (garantiza cero error de paralaje).

• Voltaje Máximo de Entrada: 300V (DC + AC pico).

• Impedancia de Entrada: 1 MΩ paralelo con aprox. 30 pF.

• Modos de Disparo (Trigger): AUTO, NORM, TV-V (Video Vertical), TV-H (Video Horizontal).

(Nota: Al ser un equipo usado, se recomienda una calibración formal si se utilizará para mediciones de certificación de grado laboratorio. Para diagnóstico general, el equipo es completamente funcional).

Preguntas Frecuentes (FAQs)

P: ¿El Osciloscopio Hitachi V-212 20MHz viene con sondas (puntas de prueba)?
R: No, esta publicación es solo por el equipo principal y su cable de alimentación. No incluye sondas BNC, manuales ni caja original. Requiere sondas BNC estándar a 1X/10X fácilmente conseguibles en el mercado.

P: ¿Cómo puedo estar seguro de que funciona si es rescatado de un remate?
R: Hemos inyectado señales (senoidal, cuadrada y triangular) directamente desde un generador de funciones analógico. Las fotografías de la publicación muestran resultados reales de esta unidad procesando y mostrando dichas ondas correctamente en pantalla.

P: ¿Es adecuado este equipo para microcontroladores modernos como Arduino o Raspberry Pi?
R: Para señales lentas de PWM sí, pero no es ideal para buses de datos digitales rápidos (como I2C o SPI) ya que carece de memoria de captura. Su fuerte es la electrónica analógica, fuentes de alimentación y audio.

P: ¿El tubo de pantalla (CRT) tiene quemaduras de fósforo?
R: Como se aprecia en las imágenes de prueba, el trazado es limpio, brillante y uniforme. No presenta quemaduras estáticas que afecten la visualización de la cuadrícula.
