Dial de Vidrio Radio Philips A394017 (330mm x 65mm) – 5 Teclas y Banda Pesquera.

El Dial de Vidrio Radio Philips A394017 es una pieza de ingeniería estética fundamental para los coleccionistas de la marca holandesa. Este componente es el reemplazo definitivo para los cristales originales que, tras décadas de exposición al calor de las válvulas y la humedad, suelen presentarse rotos, despintados o ilegibles. Esta unidad es una reproducción de manufactura moderna (Aftermarket) de altísima calidad, respetando las especificaciones geométricas y gráficas de la época dorada de Philips (circa 1948-1953).

Especificaciones Técnicas y Dimensiones

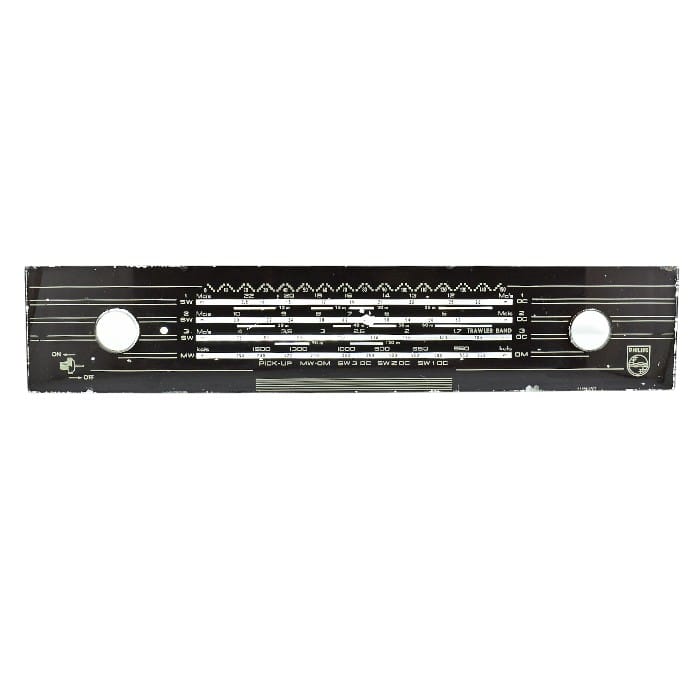

La precisión es clave en la restauración. Este dial está fabricado en vidrio de 4 mm de espesor, garantizando robustez y durabilidad. Sus dimensiones externas son 330 mm de largo por 65 mm de alto.
Un factor crítico para la compatibilidad es la distancia entre los ejes de los potenciómetros y el condensador variable: este modelo cuenta con dos orificios de 20 mm de diámetro, con una separación exacta de 240 mm de centro a centro. Es vital verificar esta medida en su chasis antes de la instalación.

Análisis de Bandas y Funcionalidad
Gráficamente, el dial es una obra de arte funcional. Sobre un fondo negro profundo, destacan las líneas blancas y crema que indican:

• 5 Posiciones de Teclas: Claramente marcadas en la parte inferior como PICK-UP (Tocadiscos), MW-OM (Onda Media), SW3-OC, SW2-OC y SW1-OC (Ondas Cortas).

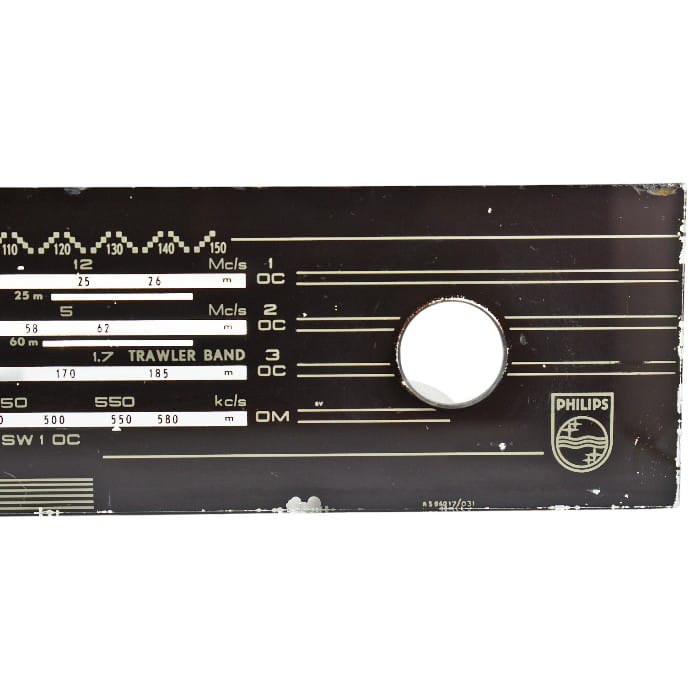

• Trawler Band (Banda Pesquera): Una característica especial ubicada alrededor de los 1.7 Mc/s, utilizada antiguamente para escuchar comunicaciones marítimas costeras, un detalle muy apreciado por los radioaficionados.

• Escalas Duales: Mediciones precisas tanto en Metros (m) como en Megaciclos/Kilociclos (Mc/s – kc/s), permitiendo una calibración exacta del oscilador local.

Historia y Aplicación
Philips dominó el mercado mundial de radios gracias a sus diseíos “Tropicalizados” y sus diales complejos. El código A394017-031 impreso en el vidrio asegura que esta pieza corresponde a la serie de planos técnicos originales. Es ideal para modelos de sobremesa de gran tamaío (Tabletop Tube Radios) que incorporaban la función de amplificación para tocadiscos.
Este producto no es solo un vidrio; es la interfaz visual que permite al usuario viajar a través de las frecuencias, devolviendo a su equipo la gloria de “Nuevo de Almacén”.

Ficha Técnica (Datasheet)

• Producto: Escala de Sintonía / Tuning Glass Scale.

• Referencia Técnica: A3 940 17 / 031.

• Compatibilidad: Radios Philips de válvulas (Serie BX o similar de 5 teclas).

• Dimensiones Totales: 330 mm (Largo) x 65 mm (Alto).

• Espesor: 4 mm (Vidrio robusto).

• Orificios de Montaje: 2 orificios principales.

• Diámetro de Orificios: 20 mm.

• Distancia entre Centros (Pitch): 240 mm.

• Material: Vidrio con serigrafía vitrificada/curada.

• Bandas de Frecuencia:

  • MW / OM (Onda Media): 550 – 1600 kc/s.

  • SW1 / OC1 (Onda Corta).

  • SW2 / OC2 (Onda Corta).

  • SW3 / OC3 (Onda Corta).

  • Trawler Band (Banda Marina): ~1.7 Mc/s.

• Funciones Adicionales: Indicador de PICK-UP (Entrada Fono).

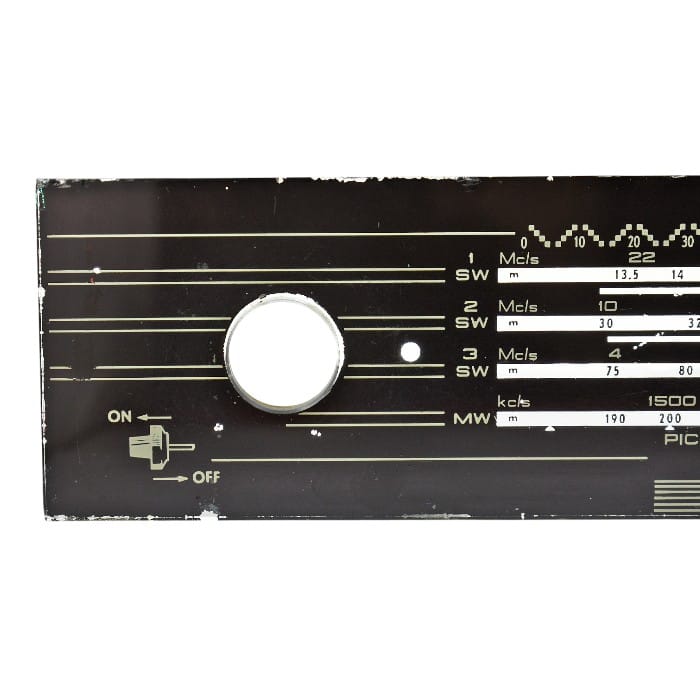

• Interruptor Visual: Indicación de ON/OFF lateral.

• Estado: Nuevo (Reproducción de alta fidelidad).

Preguntas Frecuentes (FAQ)

1. ¿Cómo sé si este Dial de Vidrio Radio Philips A394017 sirve para mi radio?
La prueba definitiva es medir la distancia entre los dos ejes de las perillas de su radio. Deben medir exactamente 240 mm de centro a centro. Además, verifique que su radio tenga 5 teclas o posiciones: Fono, Onda Media y 3 Ondas Cortas.

2. ¿Qué significa “Trawler Band” en el dial?
Es la “Banda Pesquera” o banda marina costera (alrededor de 160-180 metros o 1.7 MHz). En los aíos 40 y 50, se incluía en radios de alta gama para escuchar las comunicaciones de los barcos, especialmente en modelos de exportación.

3. ¿El código A394017 es importante?
Sí, es el nímero de parte original de Philips. Si usted encuentra este nímero en los restos de su vidrio roto o en el manual de servicio de su radio, este es el repuesto exacto al 100%.

4. ¿Es un producto original de época (NOS)?
No, es una reproducción moderna nueva. Esto es una ventaja, ya que la pintura es fresca y no se descascarará al tocarla, como suele pasar con los stocks antiguos de más de 70 aíos.
